Doğru parça, doğru eşleştirme

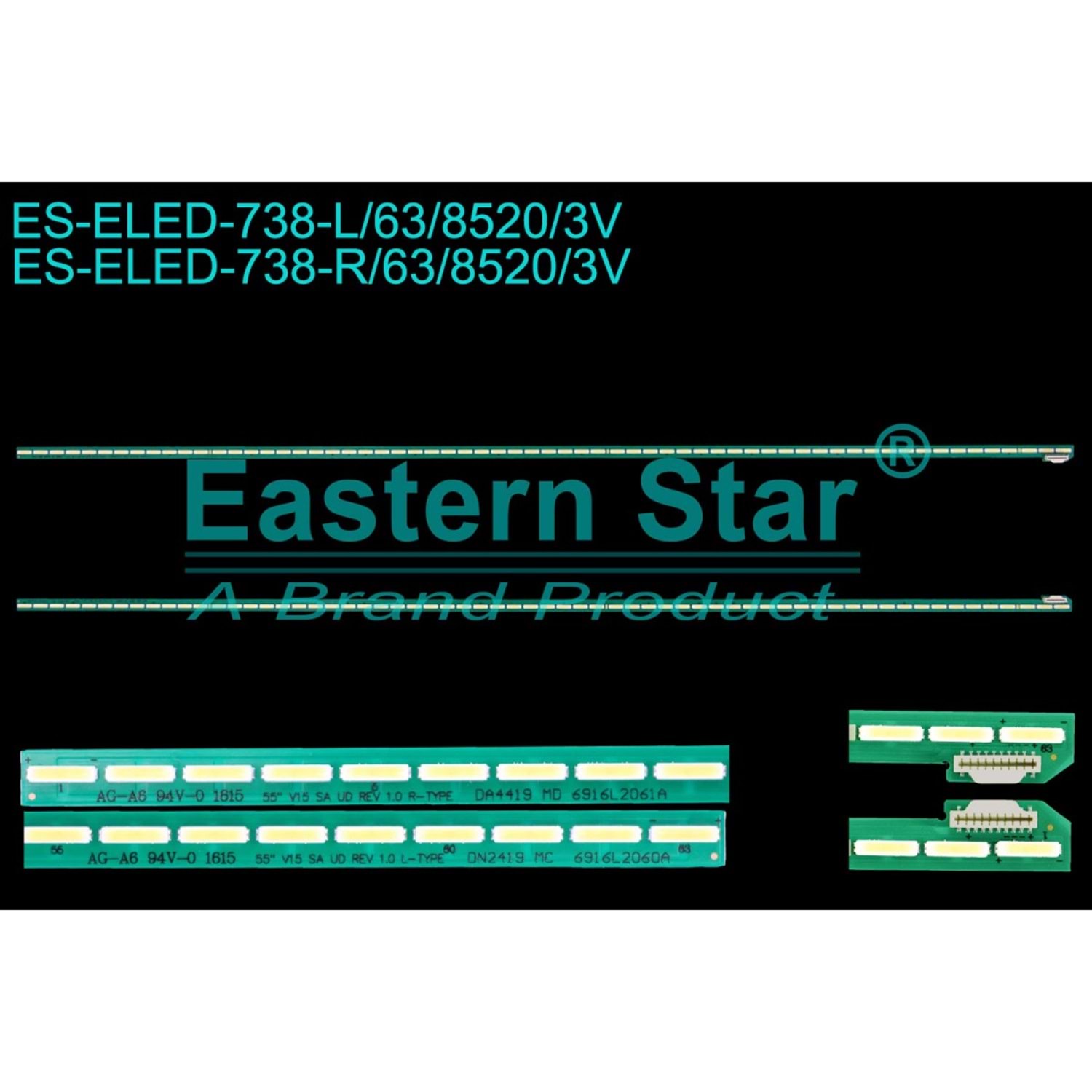

ES-ELED-738, LG 55UF8500 ailesindeki ilgili panel ve bar kodlarına yönelik Eastern Star sol-sağ aydınlatma takımıdır. Her bar 604 mm uzunluk ve 63 LED dizilimiyle tanımlanır. 6916L2060A / 6916L2061A baskı kodları ile LC550EQE(PH)(F1) panel referansı seçim aşamasında birlikte kontrol edilmelidir.
Takım içeriği
1 sol + 1 sağ bar (1L + 1R)
LED dizilimi
63 LED / bar · 8520 paket
Üretici kataloğundaki referanslar
Bar / parça kodları: 55 inç V15 SA UD REV 1.0 L-Type 6916L2060A; R-Type 6916L2061A; 6922L-0160A
Panel referansı: LC550EQE(PH)(F1)
TV modeli referansları: LG 55UF8500; 55UF8507; 55UF8509; 55UF850V-ZB; 55UF860V
Seçim notuSipariş öncesinde televizyonun panel kodunu, eski LED bar üzerindeki baskı kodlarını, bar uzunluğunu ve soket yapısını birlikte karşılaştırın. Aynı TV modelinde farklı panel revizyonları bulunabilir; yalnızca ekran boyutu veya fotoğraf benzerliği kesin uyumluluk sağlamaz.
Servis uygulaması
Arka aydınlatma arızası değerlendirilirken LED sürücü ve bağlantılar da kontrol edilmelidir. Panelin açılması ve ışık dağıtıcı katmanların korunması teknik deneyim gerektirir. Montajın uygun ekipmanla uzman kişi tarafından yapılması önerilir. Tek LED için verilen anma değeri, bütün barın doğrudan besleme gerilimi değildir.
