Doğru parça, doğru eşleştirme

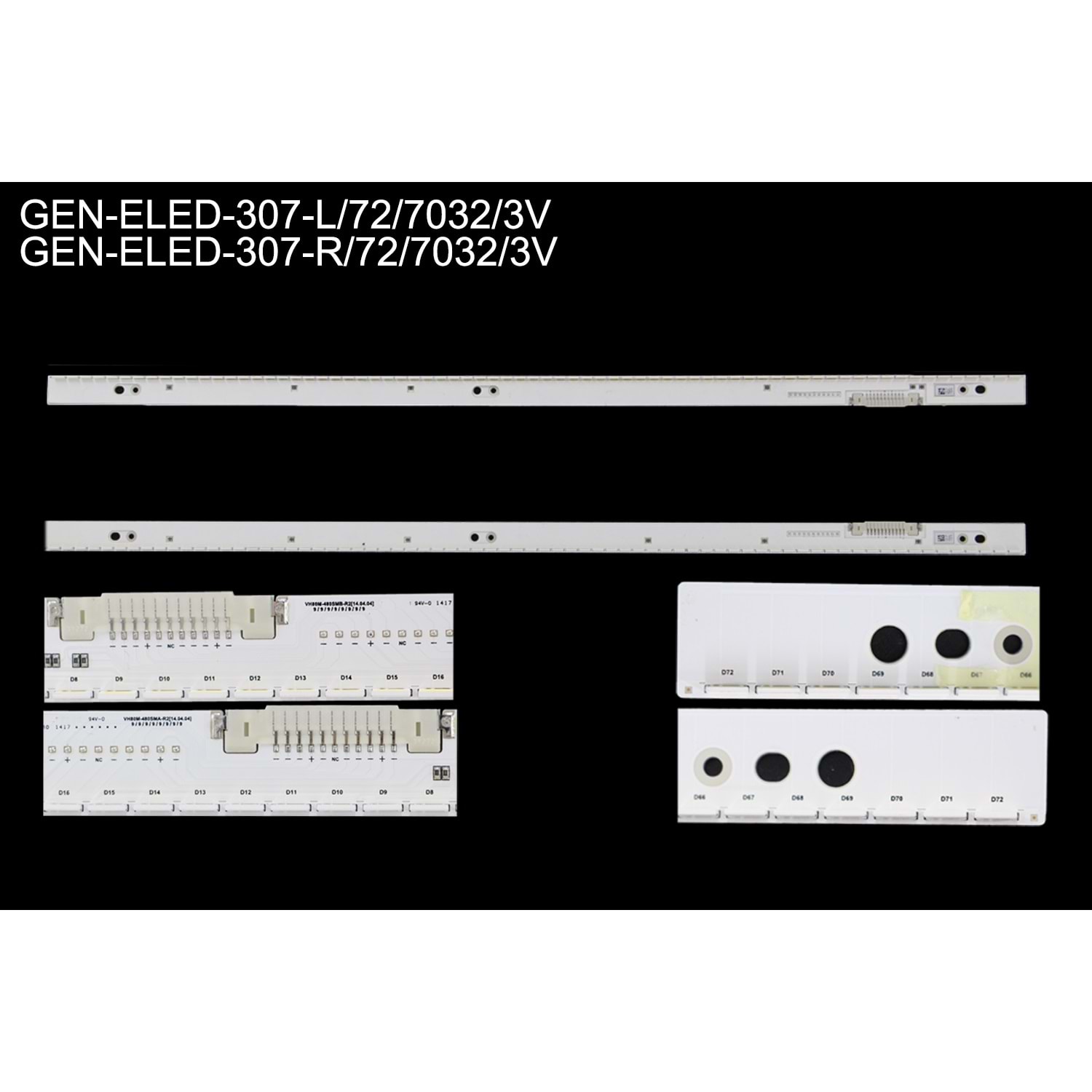

GEN-ELED-307, üreticinin belirttiği Samsung 48 inç panel uygulamalarına yönelik iki parçalı LED arka aydınlatma takımıdır. 596 mm uzunluk, 72 LED dizilimi ve 11 pin bağlantı yapısı, parçanın servis eşleştirmesinde kontrol edilecek temel özellikleridir.
Modele özel yedek parça
GEN-ELED-307 ürün koduyla tanımlanan televizyon arka aydınlatma parçası.
Takım içeriği
L + R; 2 parça
Ölçü ve bağlantı
596 mm uzunluk · 11 pin bağlantı.
Üretici kataloğunda yer alan referanslar
Parça / panel kodları: BN96-31027A / BN96-31028A; VH80M-480SMA-R2 / VH80M-480SMB-R2; CY-VH048CSLV1H
TV referansları: Samsung UE48H6850 / UE48H6870 / UN48H8000AFXZA
Seçim notuSipariş öncesinde televizyonun panel kodunu, mevcut LED bar üzerindeki baskı kodlarını, uzunluğu ve soket yapısını birlikte eşleştirin. Aynı TV modelinde farklı panel revizyonları kullanılabilir; yalnızca ekran boyutu veya görsel benzerlik kesin uyumluluk sağlamaz.
Servis uygulaması
Arka aydınlatma değişiminden önce LED sürücü ve bağlantılar da kontrol edilmelidir. Panelin açılması ve ışık dağıtıcı katmanların korunması uzmanlık gerektirir. LED anma değeri, tüm barın doğrudan besleme gerilimi olarak değerlendirilmemelidir.
