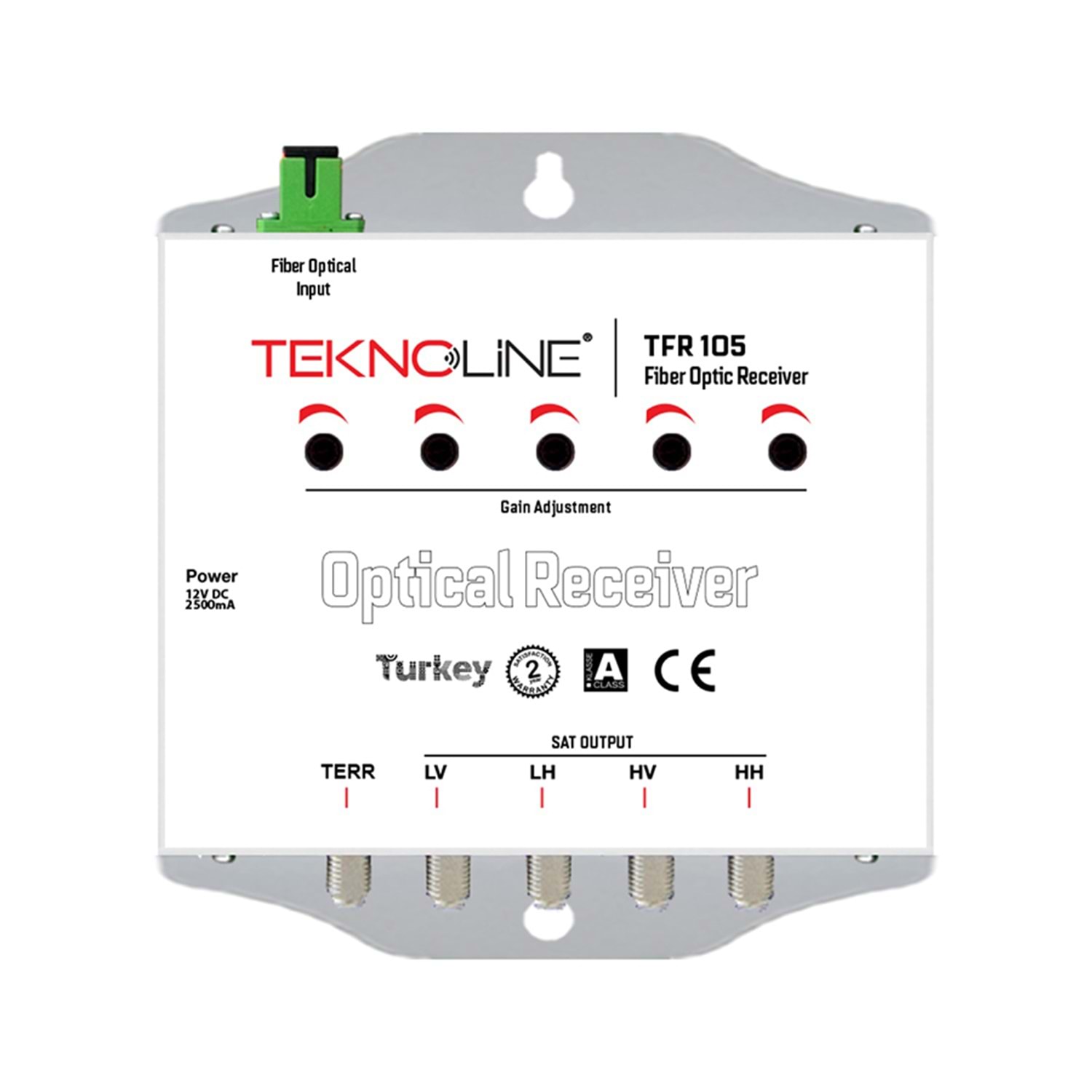

TFR 105 1 Uydu + RF Tek Kor Fiber Optik Receiver
TFR 105 Fiber Optik Receiver, merkezi uydu ve TV sistemlerinde tek fiber optik kablo üzerinden taşınan 1 uydu (4 IF) + RF/TERR sinyallerinin tekrar koaksiyel sinyale dönüştürülmesi amacıyla kullanılan profesyonel optik alıcıdır.
Tek kor fiber yapısı sayesinde uzun mesafeli uydu ve TV dağıtım altyapılarında düzenli, düşük kayıplı ve profesyonel sistem kurulmasına yardımcı olur. TeknoLine TFR 105, üretici tarafından 1 Sat + 1 RF One Core Fiber Optical Receiver olarak sınıflandırılmaktadır.
1 Uydu + RF Tek Fiber Üzerinden
TFR 105, bir uyduya ait dört polarizasyon/IF hattı ile terrestrial RF sinyalinin tek fiber optik kablo üzerinden taşındığı sistemlerde kullanılabilir. Cihaz optik sinyali alarak tekrar 4 IF + 1 RF koaksiyel çıkışa dönüştürür.
SC/APC Optik Giriş
Cihaz üzerinde 1 adet SC/APC Full Band optik giriş bulunur. Çıkış tarafında ise 5 adet 75 Ohm F konnektör, yani 4 IF + 1 RF çıkış yer alır.
Uydu ve Karasal Yayın Desteği
TFR 105'in SAT çalışma frekansı 950–2150 MHz, terrestrial/RF çalışma aralığı ise 47–870 MHz olarak belirtilmektedir. Bu sayede uydu ve dijital karasal/kablo TV sinyallerinin aynı fiber altyapısı içerisinde taşınmasına uygundur.
Ayarlanabilir Sinyal Kazancı
Üretici teknik verilerine göre uydu kazancı 23 dB ±2, TERR kazancı 15 dB ±1, kazanç ayarı ise 0–15 dB aralığındadır. Bu özellik farklı proje ve hat koşullarında çıkış seviyelerinin daha kontrollü ayarlanmasına yardımcı olur.
Kullanım Alanları
• Fiber optik merkezi uydu sistemleri
• SMATV altyapıları
• Apartman ve site projeleri
• Otel ve rezidans sistemleri
• Kampüs ve büyük ticari yapılar
• Uzun mesafeli uydu ve TV dağıtımı
• Fiber transmitter–receiver sistemleri
• Profesyonel TV yayın altyapıları
TFR 105 Teknik Özellikleri
• Sistem: 1 Uydu + 1 RF
• Fiber yapısı: Tek Kor / One Core
• Optik giriş: 1 × SC/APC Full Band
• Koaksiyel çıkış: 5 × F Konnektör (4 IF + 1 RF), 75Ω
• SAT frekans aralığı: 950–2150 MHz
• TERR frekans aralığı: 47–870 MHz
• SAT kazancı: 23 dB ±2
• TERR kazancı: 15 dB ±1
• Kazanç ayarı: 0–15 dB
• Maksimum TERR çıkış: 90 dBµV ±3
• Maksimum SAT çıkış: 80 dBµV ±3
• Güç kaynağı: 12V / 2A
• Çalışma sıcaklığı: -15°C – +40°C
• Ölçüler: yaklaşık 145 × 130 × 50 mm
• Ağırlık: yaklaşık 380 g
TFR 105 Tek Kor Fiber Optik Receiver ürününün güncel fiyat, stok ve sipariş bilgilerine Meer Sistem Teknoloji üzerinden ulaşabilirsiniz.
