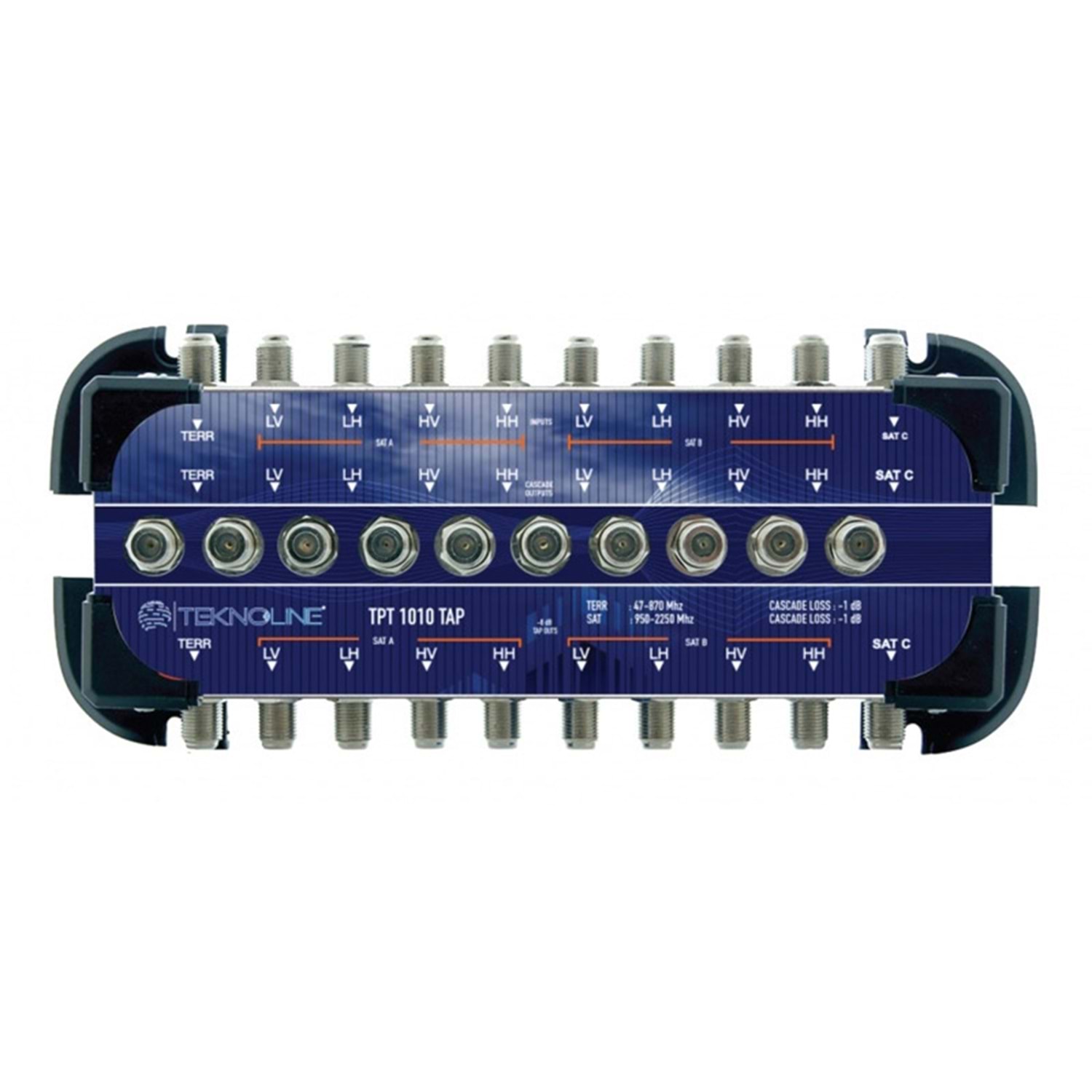

TPT 10x10-8 10 Giriş - 10 Çıkış - 10 TAP -8dB Pasif Tap Off
TPT 10x10-8, merkezi uydu, multiswitch ve SMATV altyapılarında sinyal dağıtımı amacıyla kullanılan profesyonel pasif grup Tap Off modelidir.
Ürün; 10 giriş, 10 kaskat çıkış ve 10 adet yan TAP çıkış yapısına sahiptir. TPT 10x10-8 varyantında TAP çıkış seviyesi -8 dB olarak belirtilmektedir. Bu yapı, ana dağıtım hattının devam ettirilmesi ile belirli noktalardan sinyal alınmasını aynı sistem üzerinde mümkün kılar.
9 IF + RF / 10 Giriş Yapısı
Teknik verilere göre giriş yapısı 9 SAT/IF + 1 TERR/RF, yani toplam 10 sinyal hattından oluşur. Bu yapı profesyonel merkezi uydu ve televizyon dağıtım altyapılarında birden fazla uydu bandı ile terrestrial sinyalin aynı sistem içerisinde taşınmasına olanak verir.
10 TAP Çıkış ve -8 dB Seviyesi
TPT 10x10-8 üzerinde 10 adet yan TAP çıkışı bulunur. Bu modelde SAT ve TERR TAP seviyesi -8 dB olarak belirtilmektedir. Aynı ürün ailesinde -12 dB, -16 dB ve -20 dB varyantları da bulunmaktadır.
Düşük Kaskat Kaybı
Üretici teknik verilerine göre kaskat kaybı SAT hattında yaklaşık -1 dB, TERR hattında ise -2 dB ±1 seviyesindedir. Bu yapı, merkezi dağıtım hattının sonraki sistem elemanlarına devam ettirilmesinde sinyal kaybının kontrollü tutulmasına yardımcı olur.
Profesyonel Merkezi Uydu Sistemleri İçin
TPT 10x10-8; apartman, site, otel, rezidans, hastane, kampüs ve ticari yapılardaki merkezi uydu dağıtım projelerinde multiswitch altyapısıyla birlikte kullanılabilir.
Teknik Özellikler
• Model: TPT 10x10-8
• Tip: Pasif Grup Tap Off
• Giriş: 10 / 9 IF + 1 RF
• Kaskat çıkış: 10
• Yan TAP çıkışı: 10
• TAP seviyesi: -8 dB
• SAT çalışma aralığı: 950–2150 MHz
• TERR çalışma aralığı: 47–870 MHz
• SAT kaskat kaybı: -1 dB
• TERR kaskat kaybı: -2 dB ±1
• SAT–SAT izolasyon: >40 dB
• SAT–TERR izolasyon: >40 dB
• Ölçüler: 220 × 90 × 48 mm
• Ağırlık: 350 g
